Стреловой самоходный кран на короткобазовом шасси КС-5871А грузоподъемностью 25 тонн

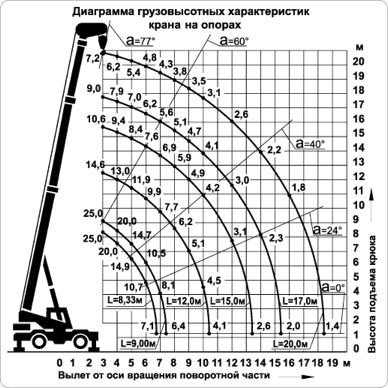

Фото автокран 5871 Фото автокран 5371 Фото автокран 5371

Конкурентные преимущества стрелового самоходного крана на короткобазовом шасси КС-5871А:

Грузоподъемный кран модели КС-5871А - это стреловой самоходный кран на короткобазовом шасси (колесная формула 4´4´4) с шинами типа 16.00-24-НС24 (норма слойности 24), оборудованный двигателем модели ЯМЗ-236М2 со сцеплением ЯМЗ-236К и коробкой перемены передач ЯМЗ‑236П.

На кране устанавливаются две аккумуляторные батареи типа 6СТ-190 А3, а двигатель оборудован стартером модели 25.3708, генератором Г273В2 или 1322.3771 и компрессором 540-350 9015 типа ЗИЛ-130.



Технические данные стрелового самоходного крана на короткобазовом шасси КС-5871А:

Грузоподъемность нетто максимальная, т,

- кран на опорах ......................................................................................................... 25

- кран на колесах ....................................................................................................... 6,7

- при передвижении с грузом на крюке ..................................................................... 3,0

Грузовой момент максимальный, кН·м (т·м), не менее 800.0 (80.0)

Масса телескопируемого груза максимальная, т ................................................................... 4,5*

Рабочая зона (без ограничения, круговая).............................................................................. 360°

Высота подъема крюка максимальная, м

- со стрелой 8,3 м....................................................................................................... 8,3

- со стрелой 20,0 м................................................................................................... 20,5

- со стрелой, с удлинителем..................................................................................... 27,5

Вылет от оси вращения, м

- длина стрелы 8,3 м

минимальный........................................................................................................... 0,5

максимальный......................................................................................................... 6,7

- длина стрелы 20 м

минимальный........................................................................................................... 3,0

максимальный....................................................................................................... 18,4

- стрела длиной 20,0 м , с удлинителем

минимальный........................................................................................................... 4,0

максимальный....................................................................................................... 25,5

Глубина опускания при работе с грузом, м............................................................................... 4,0

Скорости подъема-опускания груза, м/с (м/мин), не менее:

- номинальная, груз 25 т при кратности полиспаста 6 ................................................. 0,13 (8)

- ускоренная (пустой крюк), при кратности полиспаста 6............................................ 0,3 (18)

- номинальная, при кратности полиспаста 1.............................................................. 0,67 (40)

Скорость посадки, м/с (м/мин), не более

- при шестикратной запасовке каната.......................................................... 0,0033 (0,2)

- при однократной запасовке каната................................................................ 0,02 (1,2)

Скорость выдвижения секций стрелы,

максимальная м/мин........................................................................................................................ 18,0

* - Масса телескопируемого груза не должна превышать величину, установленную грузовой характеристикой для точки с минимальной грузоподъемностью на пути телескопирования груза (как правило, для наиболее удаленной точки и при неизменном угле наклона стрелы).

Частота вращения поворотной части, об/мин *

- со стрелой 8,3 - 13,5 м.................................................................................. 0,20 ... 2,5

- со стрелой 13,5 - 20,0 м................................................................................. 0,20 ... 2,0

- со стрелой 20 м, с удлинителем.................................................................. 0,20 ... 1,15

Размеры опорного контура, м

- база выносных опор................................................................................................. 5,7

- расстояние между выносными опорами................................................................... 5,2

Габаритные размеры в транспортном положении, м

- длина, не более.................................................................................................... 10,75

- ширина, не более..................................................................................................... 2,5

- высота, не более....................................................................................................... 3,5

Угол въезда, град..................................................................................................................... 18°

Угол съезда, град...................................................................................................................... 18°

Задний габарит (радиус описываемый

поворотной частью), м..................................................................................................................... 3,25

База, м...................................................................................................................................... 3,3

Колея, м.................................................................................................................................... 2,0

Дорожный просвет, м............................................................................................................. 0,45

Радиус поворота по внутренней колее, м

- при развороте одним мостом................................................................................... 9,0

- при развороте двумя мостами.................................................................................. 4,0

Преодолеваемый краном уклон пути,

процент (град)......................................................................................................................... 33% (18°)

Скорость передвижения крана, м/с (км/час)

- с грузом на крюке (рабочая)............................................................................. 1,39 (5)

- транспортная

(своим ходом) максимальная............................................................................ 11,1 (40)

на 1-й передаче (максимальная)

пониженная........................................................................................ 0,83 (3,0)

повышенная....................................................................................... 1,25 (4,5)

на 2-й передаче (максимальная).................................................................... 2,2 (8,0)

на 3-й передаче (максимальная).................................................................. 4,4 (16,0)

на 4-й передаче (максимальная).................................................................. 6,7 (24,0)

на 5-й передаче (максимальная)................................................................ 11,1 (40,0)

задним ходом (максимальная)

пониженная........................................................................................ 0,83 (3,0)

повышенная......................................................................................... 1,2 (4,4)

при буксировке (максимальная)....................................................................... 5,6 (20,0)

Тормозной путь при начальной скорости

торможения 30 км/ч, не более, м......................................................................................................... 12

* При работе крана с грузами более 50 % от величины, допускаемой грузовой характеристики, скорость вращения должна быть не более 0,5 максимальной.

Масса крана и его основных частей, т

- конструктивная............................................................................................................... 23,10

- в транспортном положении (с удлинителем, заправленным в полном объеме)................. 24,0

- ходовая часть................................................................................................................. 14,765

- поворотная часть без рабочего (стрелового) оборудования............................................... 3,94

- стрела без удлинителя....................................................................................................... 3,64

- удлинитель........................................................................................................................ 0,29

- гидроцилиндр подъема стрелы (заполнен рабочей жидкостью).......................................... 0,6

- крюковая подвеска грузоподъемностью 25 т................................................................... 0,243

- крюковая подвеска грузоподъемностью 3 т....................................................................... 0,06

- колесо в сборе с шиной 16,0-24.HС24............................................................................... 0,35

- двигатель со сцеплением и коробкой перемены передач................................................. 1,205

- мост передний................................................................................................................. 3,130

- мост задний....................................................................................................................... 2,87

- раздаточная коробка........................................................................................................... 440

- редуктор механизм поворота........................................................................................... 0,177

- грузовая лебедка (без каната).......................................................................................... 0,462

- опорно-поворотное устройство....................................................................................... 0,590

Нагрузка опоры на грунт, максимальная,

кН (т) (при крановых операциях)

- передней..................................................................................................... 242 (24,66)

- задней......................................................................................................... 278 (28,34)

Нагрузка колеса на грунт, максимальная,

кН (т) (при крановых операциях)

- переднего моста.......................................................................................... 136 (13,85)

- заднего моста.............................................................................................. 159 (16,26)

Нагрузка мостов в транспортном положении

на основание, кН (т)

- переднего моста....................................................................................... 120,5 (12,05)

- заднего моста........................................................................................... 119,5 (11,95)

опорная площадь выносной опоры, см2................................................................................. 1250

Номинальное давление воздуха в шинах, МПа (кг/см2)

- при работе на колесах............................................................................... 0,675±0,025 (6,75±0,25)

- в транспортном режиме (кроме перемещения с грузом)........................... 0,5-0,675 (5,0-6,75)

Группа режима работы крана.................................................................................................... А1

Группа режима работы механизмов

- главного подъема.................................................................................................... М3

- подъема-опускания стрелы...................................................................................... М2

- телескопирования стрелы........................................................................................ М1

- поворота.................................................................................................................. М2

- передвижения крана................................................................................................ М1

Допустимая скорость ветра, на высоте 10 м, м/с

- для рабочего состояния крана (с учетом порывов ветра)

для работы со стрелой до 15 м............................................................................. 14,0

для работы со стрелой свыше 20 м...................................................................... 12,6

для работы со стрелой оборудованной удлинителем........................................... 10,6

- для нерабочего состояния...................................................................................... 27,0

Окружающая среда, в которой может эксплуатироваться кран:

- температура:

наибольшая плюс 40

рабочего состояния ------------------------------ (ºС)

наименьшая минус 40

наибольшая плюс 50

нерабочего состояния ------------------------------ (ºС)

наименьшая минус 50*

- относительная влажность воздуха, %...................... 100 (при t=25ºС)

- взрывоопасность...................................................... взрывобезопасная

- пожароопасность.................................................... пожаробезопасная

Передача КПП, используемая при крановых операциях............................................................ IV

Контрольный расход топлива при крановых

операциях, дм3 /ч, не более................................................................................................................. 10

Контрольный расход топлива при передвижении

на 100 км пути, дм3 /ч, не более.......................................................................................................... 50

Расход топлива отопителем кабины, дм3 /ч, не более............................................................... 0,6

Объем основных заправочных емкостей, дм3

- топливный бак двигателя........................................................................................ 250

- гидросистема крана (включая бак).......................................................................... 500

- топливный бак отопителя........................................................................................ 6,0

- топливный бак подогревателя.................................................................................. 5,0

- система охлаждения двигателя (вместе с подогревателем), дм3.............................. 30,0

- система смазки двигателя...................................................................................... 21,0

- коробка перемены передач...................................................................................... 5,5

- редуктор механизма поворота.................................................................................. 9,0

- лебедка механизма подъема груза............................................................................ 3,5

- раздаточная коробка................................................................................................ 9,0

- картер переднего моста.......................................................................................... 16,0

- картер заднего моста.............................................................................................. 16,0

- полость колесного редуктора (четырех)............................................................ 5,5(22)

__________________

* После нахождения крана при температуре от минус 40ºС до минус 50ºС перед дальнейшей эксплуатацией выполнить очередное техническое освидетельствование.

ОСНОВНЫЕ УЗЛЫ И МЕХАНИЗМЫ ШАССИ И КРАНА

Двигатель............................................................. ЯМЗ-236М2, дизельный с воспламенением от сжатия, четырехтактный, 6-ти цилиндровый.

- мощность номинальная, кВт (л·с).................................................................. 132 (180)

- частота вращения при номинальной

мощности, об/мин........................................................................................................................... 2100

- максимальный крутящий момент

брутто, Н·м (кгс·м).................................................................................................................... 667 (68)

- частота вращения при максимальном

крутящем моменте, об/мин.................................................................................................... 1250-1450

- частота вращения на холостом

ходу, об/мин............................................................................................................................... 600±50

- частота вращения максимальная, об/мин.............................................................. 2275

- давление в системе смазки двигателя, МПа....................................................... 0,4-0,7

ШАССИ

ходовая часть

короткобазовое двухосное шасси с двумя ведущими и управляемыми мостами, передний из них балансирно закреплен на раме.

рама нижняя

сварная металлоконструкция из двух продольных балок, связанных в единое целое поперечными балками и проставкой под опорно-поворотное устройство.

колеса

11,25-24/2,5

шины

16,00-24 НС24 высокой проходимости, норма слойности 24.

трансмиссия

Механическая, колесная формула 4х4х4.

сцепление

ЯМЗ-236К, фрикционное, двухдисковое, сухое.

коробка передач

ЯМЗ-236П, механическая трехходовая, пятиступенчатая с синхронизаторами на II‑III, и IV‑V передачах.

раздаточная коробка

механическая, двухступенчатая.

передний мост

управляемый, качающийся ведущий при включении пониженного диапазона, с редуктором главной передачи и двумя колесными редукторами.

задний мост

управляемый, жестко закрепленный, ведущий, с редуктором главной передачи, двумя колесными редукторами

управление муфтой сцепления

электропневматическое, по сигналу от ручки контролера или по сигналу от тахометра при достижении заданных оборотов двигателя.

управление коробкой передач и раздаточной коробкой

электропневматическое, по сигналу от положения ручки контролера и тумблера

Тормозная система

пневматическая, барабанного типа.

рабочая тормозная система

двухконтурная, с пневматическим приводом, колесные тормозные механизмы барабанного типа.

запасная тормозная система

один из контуров рабочей тормозной системы

стояночная тормозная система

механическая, с приводом от пружинного энергоаккумулятора на колесные тормозные механизмы барабанного типа.

Рулевое управление

гидравлическое

поворотом передних колес

гидравлическое, с поступлением сигнала от рулевого колеса, связанного с насосом-дозатором механической связью.

поворотом задних колес

гидравлическое, с поступлением сигнала от переключателя и автоматической остановкой в нейтральном положении при возврате из положения повернуто.

МЕХАНИЗМЫ КРАНА

привод насосов

цилиндрический зубчатый редуктор встроенный в раздаточную коробку.

выносные опоры

выдвижные балки коробчатого сечения из высокопрочной стали (sт ³ 75 кг/см2 ) с цилиндрами выдвижения балок и цилиндрами вывешивания крана.

механизм подъема груза

лебедка со встроенным планетарным редуктором, с двумя ленточными нормально замкнутыми тормозами и приводом от регулируемого гидромотора.

механизм поворота

редуктор планетарный с дисковым нормально замкнутым тормозом и приводом от гидромотора.

телескопическая стрела

трехсекционная коробчатого сечения с синхронным выдвижением-втягиванием двух секций.

механизм подъема (опускания) стрелы

гидроцилиндр с гидравлическим устройством торможения в конце хода.

механизм телескопирования секций стрелы

гидроцилиндр с гидрозамком, гидравлическим устройством торможения в конце хода и система полиспастов, обеспечивающих выдвижение и втягивание верхней секции стрелы

Системы управления

управление выносными опорами

четырех секционный гидрораспределитель с электроуправлением, управление переключателями и кнопками из кабины.

управление крановыми операциями

секционные гидрораспределители с пропорциональным гидравлическим управлением от блоков из кабины крановщика.

управление оборотами двигателя

педаль, соединенная тросовой системой с регулятором топливного насоса высокого давления двигателя и рычаг, позволяющий устанавливать минимальные или необходимые обороты и выполнять останов двигателя.

Кабина

закрытая с дополнительным местом для отдыха крановщика или для стропальщика при движении крана в транспортном режиме, открывающимся верхним люком, регулируемым сиденьем, оборудованная стеклоочистителем, вентилятором, воздушным отопителем для обогрева кабины.

Отопительная установка

воздушная автономная, дизельная О31

Система проводки электрооборудования

однопроводная постоянного тока, отрицательные зажимы источников тока соединенные с корпусом (массой). Номинальное напряжение 24 В.

ПРИБОРЫ БЕЗОПАСНОСТИ

ограничитель грузового момента крана

электронного типа ОГМ 240 с преобразователем усилия (нагрузка на канате), датчиками: длины стрелы, угла подъема стрелы и угла (азимута) поворотной рамы

ограничитель опасного приближения к линии электропередачи (ЛЭП)

входит в комплект ОГМ 240, электронный прибор автоматического отключения механизмов подъема (опускания) стрелы, выдвижения секций стрелы и поворота вращающейся части на безопасном расстоянии крана до проводной линии электропередач.

ограничитель движения крана при работе в стесненных условиях (координатная защита)

встроен в ОГМ 240, электронный прибор автоматического отключения механизмов подъема (опускания) стрелы, выдвижения секций стрелы и поворота вращающейся части согласно заданным координатам.

Регистратор параметров

электронный блок телеметрической памяти встроен в ОГМ 240, обеспечивает запись и долговременное хранение информации о работе крана (общая наработка в моточасах, суммарное число рабочих циклов, масса поднятых грузов, характеристическое число).

концевые выключатели

верхнего и нижнего положения крюковой подвески, нейтрального положения раздаточной коробки, фиксации поворотной части, нейтрального положения коробки передач, нейтрального положения колес заднего моста (колеса прямо)

предохранительные клапана

прямого действия в системе гидропривода и пневматической системе.

Основные нормативные документы, в соответствии с которыми изготовлен кран (обозначение и наименование):

а) ГОСТ 22827-85 «Краны стреловые самоходные общего назначения. Технические условия».

б) ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов».

в) РД 10-399-01 «Требования к регистраторам параметров грузоподъемных кранов».

г) РД 22-16-96 «Указания по выбору материалов для изготовления сварных стальных конструкций грузоподъемных кранов».

д) ТУ 4835-022-07522533-03 – кран стреловой самоходный на короткобазовом шасси КС-5871, КС-5871А.



ОБЩИЕ ВИДЫ КРАНА В РАБОЧЕМ И ТРАНСПОРТНОМ ПОЛОЖЕНИИ

Грузовысотные характеристики

1) Грузовые характеристики грузоподъемности крана (рабочая зона 360°, круговая) для основного рабочего оборудования.

Работа на опорах

Вылет, м

Длина стрелы, м

8,33

9,00

9,50

12,00

15,00

17,00

20,00

Грузоподъемность *, т

3,0

25,00

25,00

22,88

14,60

10,65

9,05

7,25

3,2

25,00

24,60

22,54

14,25

10,40

8,80

7,00

3,5

22,85

22,85

21,83

13,80

10,00

8,45

6,70

4,0

20,00

20,00

20

13,00

9,40

7,95

6,20

4,5

17,75

17,75

17,59

12,40

8,90

7,45

5,80

5,0

14,95

14,70

14,8

11,90

8,40

7,00

5,45

6,0

10,70

10,55

10,52

9,90

7,60

6,25

4,80

7,0

¾

8,15

8,12

7,75

6,90

5,60

4,30

8,0

¾

¾

¾

6,25

5,95

5,10

3,85

9,0

¾

¾

¾

5,15

4,95

4,70

3,50

10,0

¾

¾

¾

4,50

4,20

4,10

3,15

12,0

¾

¾

¾

¾

3,15

3,05

2,65

14,0

¾

¾

¾

¾

¾

2,35

2,25

16,0

¾

¾

¾

¾

¾

¾

1,80

18,41

¾

¾

¾

¾

¾

¾

1,44

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений.

Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ‑240.

3) Грузовые характеристики грузоподъемности * крана (рабочая зона 360°, круговая) для основного рабочего оборудования.

Работа на колесах

Вылет, м

Длина стрелы, м

8,33

9,00

12,00

15,00

17,00

20,00

Грузоподъемность *, т

3,0

6,75

6,65

6,10

5,60

5,25

4,65

3,2

6,15

6,10

5,60

5,15

4,85

4,30

3,5

5,35

5,30

4,95

4,60

4,30

3,90

4,0

4,35

4,35

4,10

3,85

3,60

3,30

4,5

3,60

3,60

3,45

3,25

3,10

2,80

5,0

3,00

3,00

2,90

2,80

2,65

2,40

6,0

2,15

2,15

2,15

2,10

2,00

1,90

7,0

¾

1,60

1,60

1,60

1,50

1,45

8,0

¾

¾

1,20

1,20

1,20

1,10

9,0

¾

¾

0,90

0,90

0,90

0,85

10,0

¾

¾

0,65

0,65

0,65

0,60

12,0

¾

¾

¾

0,30

¾0,30

0,30

14,0

¾

¾

¾

¾

¾

¾

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений.

Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ‑240

5) Грузовые характеристики грузоподъемности * крана (рабочая зона 360°) для стрелы, оборудованной удлинителем.

Работа на опорах

Угол наклона стрелы

С удлинителем

Длина стрелы 20,00 м

78°

Грузоподъемность *, т

2,6

Вылет, м

4,0

70°

Грузоподъемность *, т

2,0

Вылет, м

7,3

60°

Грузоподъемность *, т

1,5

Вылет, м

11,6

52°

Грузоподъемность *, т

1,3

Вылет, м

14,7

46°

Грузоподъемность *, т

1,0

Вылет, м

16,9

34°

Грузоподъемность *, т

0,7

Вылет, м

20,6

24°

Грузоподъемность *, т

0,6

Вылет, м

23,0

0°

Грузоподъемность *, т

0,5

Вылет, м

25,5

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений.

ВНИМАНИЕ:

При работе с удлинителем грузоподъемность определяется углом наклона стрелы и не зависит от длины стрелы.
