Стреловой самоходный кран на пневмоколесном шасси КС-5371 грузоподъемностью 25 тонн

Фото автокран 5371 Фото автокран 5371 Фото автокран 5371

Конкурентные преимущества стрелового самоходного крана на пневмоколесном шасси КС-5371 грузоподъемностью 25 тонн:

  • По своему конструктивному исполнению и эксплуатационным возможностям не имеет аналогов в России и СНГ;
  • Основное назначение крана – возможность его передвижения с грузом на крюке (дорожная плита габаритом 6м х 2м, массой 4,5т ). Расположение плиты – спереди, в упор к передней части крана, для дальнейшей укладки ее на дорогу;
  • При разработке крана КС-5371 за аналог был принят серийный короткобазный кран КС-5871;
  • Для обеспечения перевозки груза массой до 9 т введены следующие усовершенствования:

- жесткий передний мост (некачающийся);
- качающийся задний мост (для улучшения грузовой характеристики при работе на колесах);
- при выполнении грузовых работ задний мост блокируется гидроцилиндрами, при перевозке груза задний мост разблокирован;
- на поворотной раме установлен противовес массой 3 т.

  • Противовес монтируется и демонтируется с использованием оборудования в составе крана, без привлечения дополнительных грузоподъемных средств;
  • Установленный на поворотной раме противовес увеличивает грузовые характеристики крана при работе на опорах по сравнению с краном КС-5871;
  • В транспортном режиме, при передвижении по дорогам общего пользования со снятым противовесом, нагрузки на оси не превышают 11,5 т;
  • На кране установлена 2-х секционная стрела (L = 8,65…15 м) для уменьшения нагрузок на колеса при выполнении грузовых операций;
  • Гидравлическая, пневматическая и электрическая схемы крана КС-5371 соответствуют серийному короткобазному крану КС-5871А.



Технические данные стрелового самоходного крана на пневмоколесном шасси КС-5371:

Грузоподъемность, т

25

Грузоподъемность на колесах, т

9,0

Максимальный грузовой момент, т•м

80

Базовое шасси

собственное

Колесная формула

4х4х2

Двигатель дизельный

ЯМЗ 236 М2

Мощность, кВт (л.с.)

132 (180)

Зона выполнения грузовых операций, град.

360о (круговая)

Высота подъема, м:

с основной телескопической стрелой 8,65 м

9,5

с основной телескопической стрелой 15,0 м

15,7

Скорости подъема - опускания номинального груза, м/мин.

0,2-8,0

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в ускоренном режиме, м/мин.

18,0

Частота вращения, мин-1.

0,2-2,5

Максимальный телескопируемый груз, т

6,0

Максимальный перевозимый груз на крюке, т

9,0

Скорость передвижения, км/час

40

Габаритные размеры, м:

длина

10,9

ширина

2,5

высота

3,6

Полная масса с противовесом / без противовеса, т

25,0 / 22,0

Температура эксплуатации, град. С

от -40 до +40

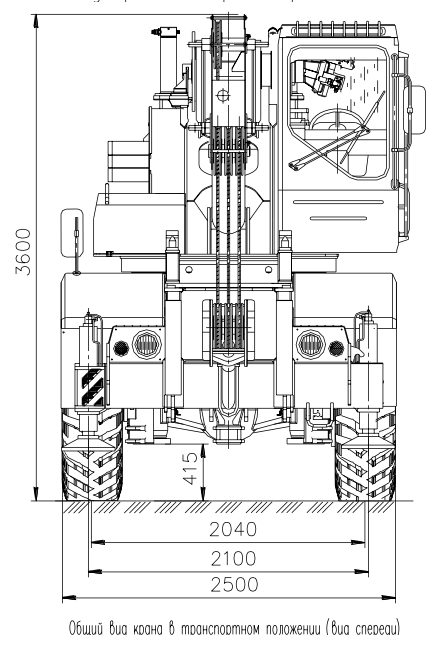

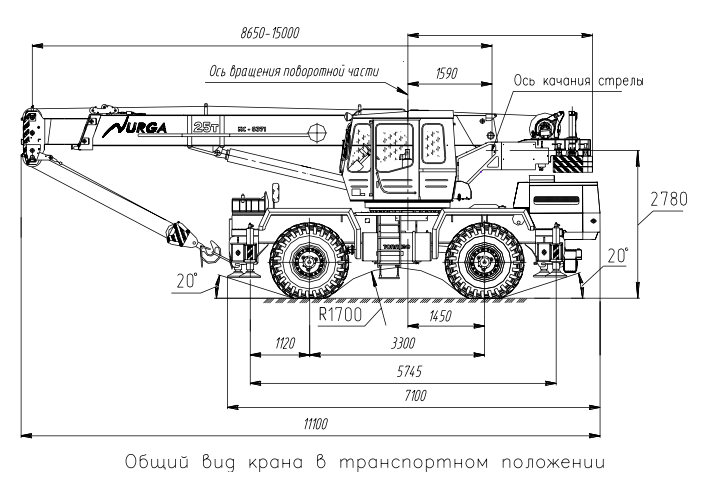

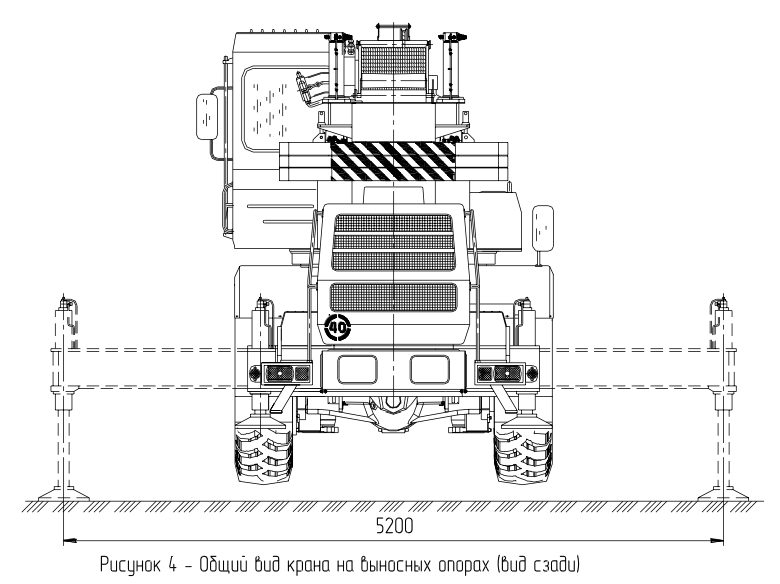

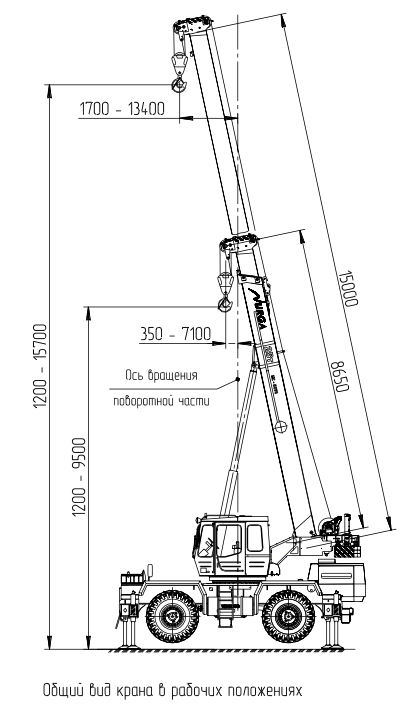

ОБЩИЕ ВИДЫ КРАНА В РАБОЧЕМ И ТРАНСПОРТНОМ ПОЛОЖЕНИИ




ГРУЗОВЫСОТНЫЕ ХАРАКТЕРИСТИКИ

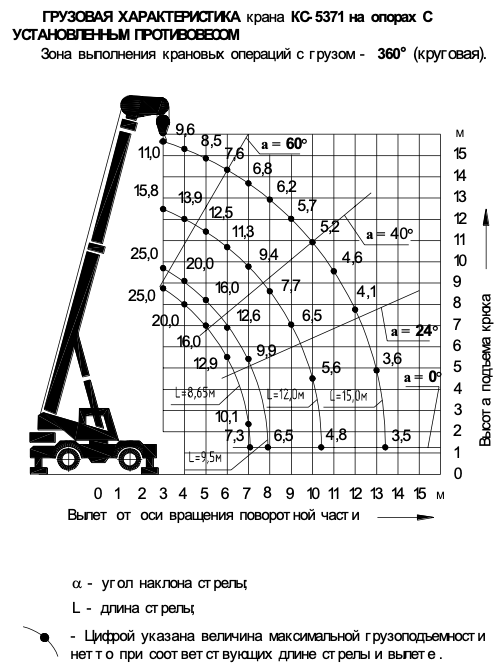

Грузовая характеристика крана на опорах С УСТАНОВЛЕННЫМ ПРОТИВОВЕСОМ. Зона выполнения крановых операций с грузом - 360º (круговая).

Вылет, м

Длина стрелы, м

8,65

9,50

12,00

15,00

Грузоподъемность *, т

3,0

25,0

25,0

15,8

11,0

4,0

20,0

20,0

13,9

9,6

5,0

16,0

16,0

12,5

8,5

6,0

12,9

12,6

11,3

7,6

7,0

10,1

9,9

9,4

6,8

8,0

7,3 (7,06)**

6,5 (7,9)**

7,7

6,2

9,0

¾

¾

6,5

5,7

10,0

¾

¾

5,6

5,2

11,0

¾

¾

4,8 (10,4)**

4,6

12,0

¾

¾

¾

4,1

13,0

¾

¾

¾

3,6

14,0

¾

¾

¾

3,5 (13,4)**

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений

** Ячейки таблицы, имеющие вид, например, 7,3 (7,06), обозначают:

7,3 т – грузоподъёмность на вылете 7,06 м

Примечание - Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ240-20

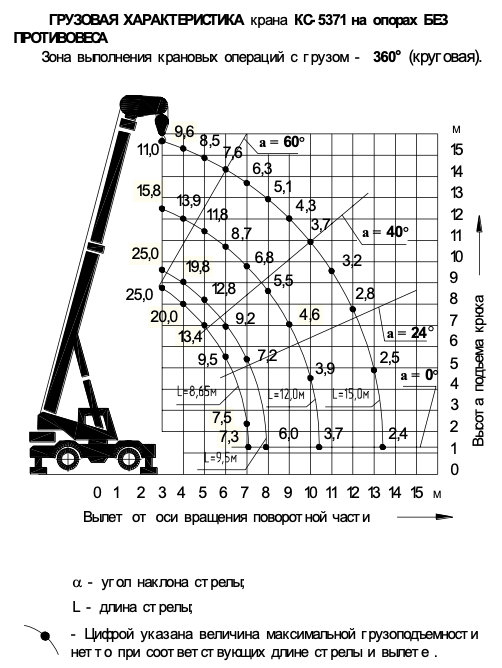

ГрузовАЯ характеристикА крана на опорах без противовеса. Зона выполнения крановых операций с грузом - 360° (круговая)

Вылет, м

Длина стрелы, м

8,65

9,50

12,00

15,00

Грузоподъемность *, т

3,0

25,0

25,0

15,8

11,0

4,0

20,0

19,8

13,9

9,6

5,0

13,4

12,8

11,8

8,5

6,0

9,5

9,2

8,7

7,6

7,0

7,5

7,2

6,8

6,3

8,0

7,3 (7,06)**

6,0 (7,9)**

5,5

5,1

9,0

¾

¾

4,6

4,3

10,0

¾

¾

3,9

3,7

11,0

¾

¾

3,7 (10,4)**

3,2

12,0

¾

¾

¾

2,8

13,0

¾

¾

¾

2,5

14,0

¾

¾

¾

2,4 (13,4)**

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений

** Ячейки таблицы, имеющие вид, например, 7,3 (7,06), обозначают:

7,3 т – грузоподъёмность на вылете 7,06 м

Примечание - Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ240-20


Грузовая характеристика крана на колёсах с установленным противовесом. Зона выполнения крановых операций с грузом - 360° (круговая).

Вылет, м

Длина стрелы, м

8,65

9,50

12,00

15,00

Грузоподъемность *, т

3,0

7,3

7,1

6,5

5,8

4,0

5,0

4,8

4,5

4,2

5,0

3,7

3,6

3,4

3,1

6,0

2,8

2,8

2,6

2,4

7,0

2,3

2,2

2,1

2,0

8,0

¾

1,9 (7,9)**

1,7

1,6

9,0

¾

¾

1,4

1,3

10,0

¾

¾

1,2

1,1

11,0

¾

¾

1,1 (10,4)**

0,9

12,0

¾

¾

¾

0,7

13,0

¾

¾

¾

0,5

14,0

¾

¾

¾

0,5 (13,4)**

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений

** Ячейки таблицы, имеющие вид, например, 1,9 (7,9), обозначают:

1,9 т – грузоподъёмность на вылете 7,9 м

Примечание - Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ240-20

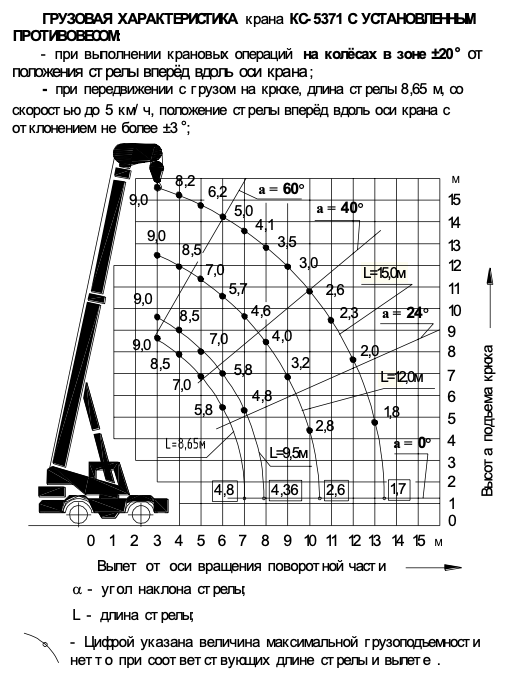

Грузовая характеристика крана с установленным противовесом:

- при выполнении крановых операций с грузом на колёсах в зоне ±20° от положения стрелы вперёд вдоль оси крана;

- при передвижении с грузом на крюке, длина стрелы 8,65 м, со скоростью до 5 км/ч, положение стрелы вперёд вдоль оси крана с отклонением не более ±3° ***.

Вылет, м

Длина стрелы, м

8,65***

9,50

12,00

15,00

Грузоподъемность *, т

3,0

9,0

9,0

9,0

9,0

4,0

8,5

8,5

8,5

8,2

5,0

7,0

7,0

7,0

6,2

6,0

5,8

5,8

5,7

5,0

7,0

4,8

4,8

4,6

4,1

8,0

¾

4,36 (7,9)**

4,0

3,5

9,0

¾

¾

3,2

3,0

10,0

¾

¾

2,8

2,6

11,0

¾

¾

2,6 (10,4)**

2,3

12,0

¾

¾

¾

2,0

13,0

¾

¾

¾

1,8

14,0

¾

¾

¾

1,7 (13,4)**

* Указанная грузоподъемность нетто соответствует сумме масс груза и съемных грузозахватных приспособлений

** Ячейки таблицы, имеющие вид, например, 4,36 (7,9), обозначают:

4,36 т – грузоподъёмность на вылете 7,9 м

*** Передвижение крана с грузом на крюке осуществлять только при длине стрелы 8,65 м

Примечание - Грузоподъемность для промежуточных длин стрелы, предварительно определяется по грузовой характеристике ближайшей большей длины стрелы и уточняется по показаниям ОГМ240-20
