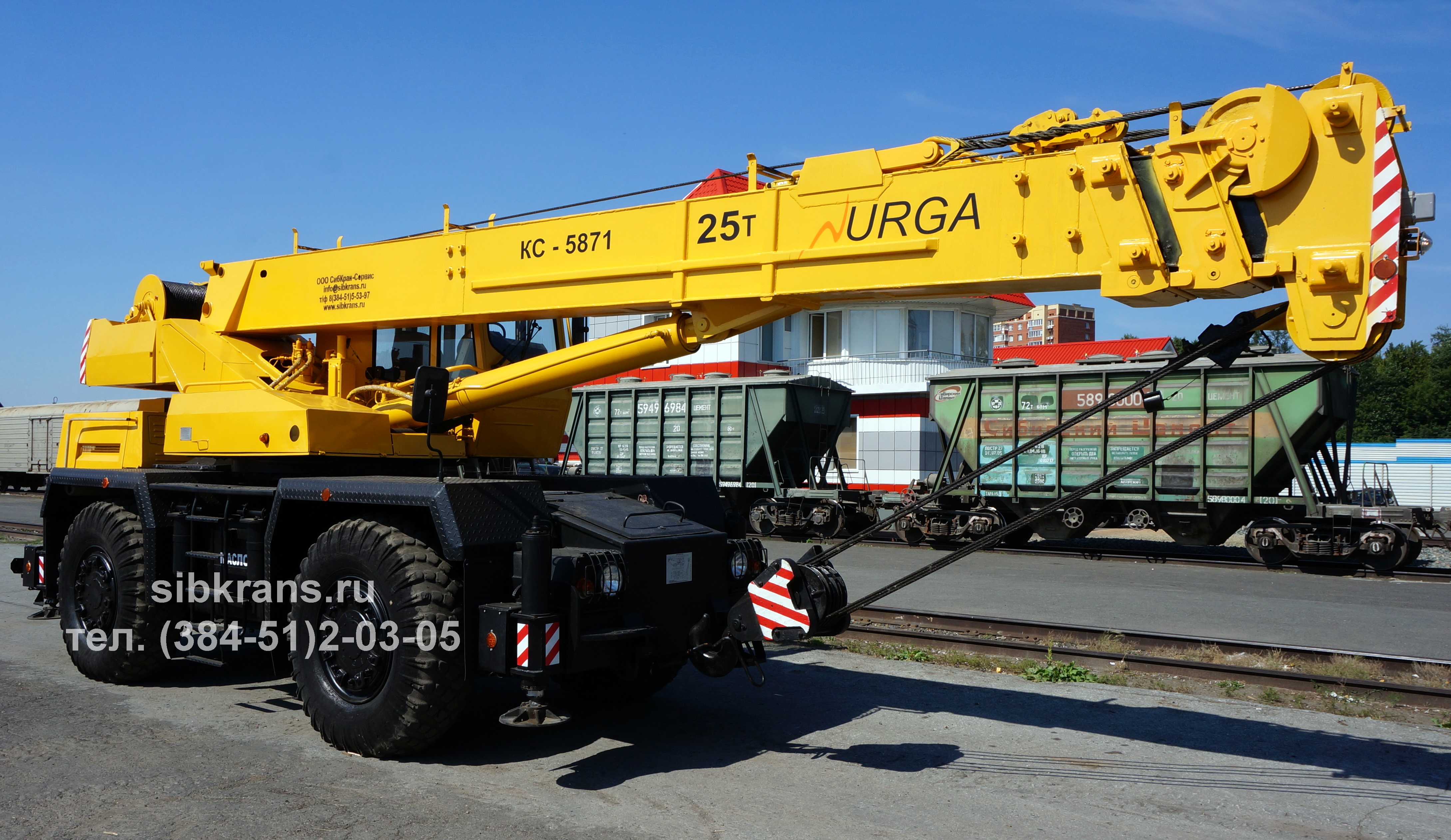

Кран самоходный КС-5871 Юргинец на короткобазовом шасси грузоподъемностью 25 тонн. Конкурентные преимущества короткобазового крана КС-5871 По своему конструктивному исполнению не имеет серийных аналогов в России и СНГ. Работа не только на опорах, но и на колесах с грузами до 6,75 тонны. Зона работы крана с грузами – 360o (на автомобильных кранах зона работы с грузами 230o..290o) позволяет выполнять подъезд крана для поднятия груза с любой стороны. Кран может перевозить на крюке груз до 3 тонн в пределах рабочей площадки. Высокая маневренность (за счет малых габаритов шасси, управления колесами переднего и заднего мостов, позволяющего выполнять движение крабом, минимального радиуса поворота 3,8 м) позволяет особенно эффективно использовать кран в стесненных условиях, в том числе при выполнении работ внутри зданий и сооружений. Управление краном (передвижение, установка на опоры, выполнение крановых операций) осуществляется из кабины, что сокращает время на подготовку крана к работе. Высокая проходимость в тяжелых дорожных условиях за счет ведущих переднего и заднего мостов. Удобная и теплая двухместная кабина оборудована отопителем типа 030. Второе место используется для отдыха крановщика либо для перевозки стропальщика и т.п.. Повышенные грузовые характеристики обеспечиваются синхронным перемещением подвижных секций телескопической стрелы, максимальный грузовой момент 80 тм. Выполнение работ в стесненных, труднодоступных местах за счет возможности телескопирования основной стрелой груза до 4,5 тонн, с удлинителем – до 2,4 тонны. Удобство, легкость и точность управления за счет установленного на кране уникального сервоуправления. Гидравлический привод обеспечивает лёгкость и простоту управления краном, высокую плавность работы механизмов, широкий диапазон скоростей, совмещение крановых операций. Высокая производительность при совмещении до 4-х крановых операций одновременно за счет применения двух насосов. Дополнительная надежность в работе за счет двухконтурной гидравлической схемы. Высокая точность при монтажно-стыковочных работах обеспечивается наличием «ползучих» скоростей лебедки. Значительное расширение возможностей крана за счет возимого на стреле и легко монтируемого удлинителя. Высокая надёжность и удобство обслуживания обеспечиваются наличием двух ленточных тормозов на лебёдке Кран оборудован современным прибором безопасности ОНК-140 с координатной защитой, регистратором параметров и защитой от опасного напряжения.
Испытание на подъём груза:
Технические характеристики самоходного крана КС-5871Грузоподъемность, т (нетто) | на опорах | 25,0 | на колесах | 6,7 | Базовое шасси | специальное короткобазовое | Колесная формула | 4х4х4 | Двигатель | ЯМ3-236М2 | Мощность двигателя, кВт (л.с.) | 132 (180) | Зона выполнения операций с номинальным грузом, град | 360 | Максимальный грузовой момент, тм | 80 | Длина стрелы, м | 8,3...20,5 | Длина удлинителя, м | 7 | Высота подъема крюка, м | с телескопической стрелой | 8,4...20,5 | с удлинителем | 27,5 | Скорость подъема-опускания номинального груза, м/мин | 8 | Максимальная скорость подъема-опускания пустого крюка и груза не более 5т, м/мин | 18 | Скорость посадки номинального груза, м/мин | 0,2 | Частота вращения, об/мин | 0,2..2,5 | Максимальный телескопируемый груз, т | 4,5 | Максимальный груз на крюке, перевозимый краном в пределах рабочей площадки, т | 3 | Скорость передвижения, км/час | 40 | Распределение нагрузки на дорогу, т | передний мост | 12,0 | задний мост | 12,0 | Габаритные размеры в транспортном положении, м | длина | 10,75 | ширина | 2,5 | высота | 3,5 | Количество мест в кабине, чел | 2 | Полная масса с удлинителем, т | 24 |

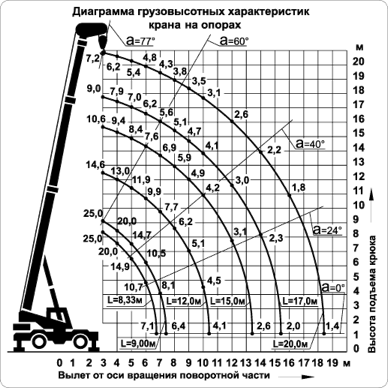

Схемы грузоподъемности самоходного крана КС-5871На опорах

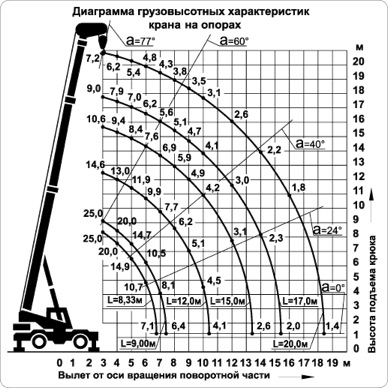

На колесах

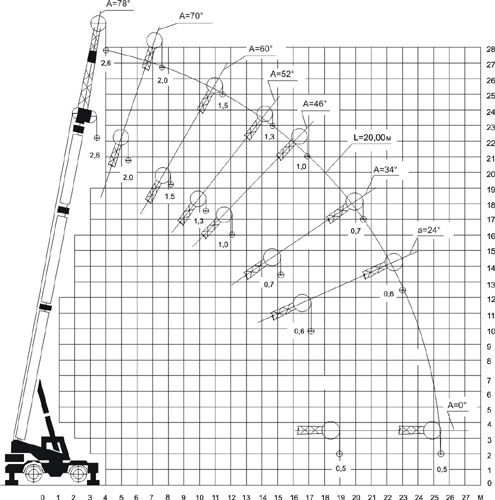

С удлинителем на опорах
Основные характеристики двигателя ЯМЗ-236М2 |
| | Тип | Дизель, 4-тактный, V-6, с турбонаддувом, с непосредственным впрыском топлива и жидкостным охлаждением | | Сцепление | ЯМЗ-236К, ЯМЗ-181 | | Коробка передач | ЯМЗ-236П, -У, -Л | | Диаметр и ход пошня, мм | 130х140 | | Мощность при частоте вращения 2100 мин-1, кВт (л.с.) | 132(180) | | Макисмальный крутящий момент при частоте вращения 1250...1450 мин-1, Н.м (кгс.м) | 667(68) | | Минимальный удельный расход топлива, г/кВт.ч (г/л.с.ч.) | 214(157) | | Габаритные размеры с КПП, (д,ш,в) мм | 1841х1041х1072 | | Масса, кг | 890 |
|
|
|
|
|
