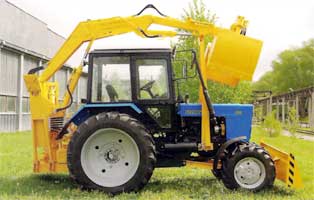

Погрузчик-экскаватор грейферный ПЭ-Ф-1Б/БМ (-1) грузоподъемностью 1 тонна является навесным гидравлическим оборудованием к тракторам ЮМЗ, ЗТМ, МТЗ.
Наличие на тракторе пневмостистемы и тягово-сцепного устройства позволяет агрегату трактор-погрузчик работать с двухосным тракторным прицепом модели 2-ПТС-4
В основной комплект поставки входит погрузчик с грейфером и бульдозерным отвалом
По отдельному заказу поставляются дополнительные сменные рабочие органы (лопата экскаваторная, когти, крюк).
Технические характеристики
Погрузчик-экскаватор с выдвижной вставкой стрелы Погрузчик-экскаватор |
ПЭ-Ф-1Б ПЭ-Ф-1Б-1 |
|
ПЭ-Ф-1БМ ПЭ-Ф-1БМ-1 |
| Грузоподъемность(при выдвинутой вставке стрелы), т |
|
1,00(0,75) |
|
| Базовый трактор |
ЮМЗ-6АКЛ/6АКМ, ЗТМ-60Л/60М |
|
МТЗ-80/82 |
| Объем грейфера, м3 |
|
0,56 |
|
| Высота погрузки(при выдвинутой вставке стрелы), м |
|
3,70(4,20) |
|
| Наибольший вылет стрелы(при выдвинутой вставке стрелы), м: |
|
|
|
| - от оси поворота |
|
3,90(4,90) |
|
| - от линии домкрата |
|
3,50(4,50) |
|
| Глубина опускания грейфера ниже уровня опорной поверхности(при выдвинутой вставке стрелы), м |
|
2,50(3,50) |
|
| Рабочий сектор, град |
|
160 |
|
| Ширина отвала бульдозера |
|
2,00 |
|
| Давление в гидросистеме, МПа |
|
14+1 |
|
| Габаритные размеры в транспортном положении(с трактором), м: |
|
|
|
| - длина |
|
3,50(5,50) |
|
| - ширина |
|
1,38(2,25) |
|
| - высота |
|
2,60(3,70) |
|
| Масса погрузчика в состоянии поставки(с выдвижной вставкой стрелы), т |
|
2,40(2,50) |
|
| Масса погрузчика в агрегате с трактором(без балласта в бульдозере), т |
|
5,90(6,00) |
|
| Транспортная скорость, км/ч |
|
19,00 |
|
Дополнительные сменные рабочие органы
 |

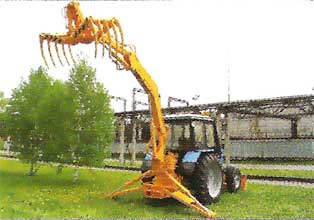

Когти предназначены для погрузки органических удобрений, силоса, сенажа и др. |
| Грузоподъемность(при выдвинутой вставке стрелы), т |
0,75(0,50) |
| Высота погрузки(при выдвинутой вставке стрелы), м |
3,70(4,20) |
| Масса, кг |
234,00 |
|
 |

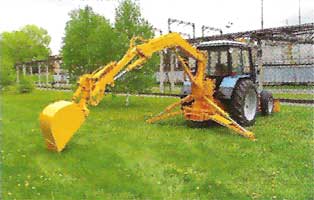

Лопата экскаватора предназначена для рытья траншей и ям. |
| Объем экскаваторной лопаты, м3 |
0,27 |
| Ширина режущей кромки, м |
0,70 |
| Глубина копания(при выдвинутой вставке стрелы), м |
2,50(3,50) |
| Масса, кг |
103,00 |
|
 |
Крюк предназначен для погрузки штучных и затаренных грузов |
| Грузоподъемность(при выдвинутой вставке стрелы), т |
1,00(0,75) |
| Высота подъема на крюке(при выдвинутой вставке стрелы), м |
4,60(5,10) |
| Масса, кг |
4,00 |
|
|
